Caso Studio: Come un produttore di PCB per semiconduttori ha ridotto gli scarti dell'89% utilizzando ventose a vuoto integrate

Time: 2025-08-22
Profilo del Cliente : Un produttore statunitense di componenti semiconduttori specializzato in PCB ad alta frequenza per stazioni base 5G e server per data center. Il cliente produce 12.000 PCB al giorno, tra cui circuiti flessibili ultraleggeri (spessore 0,15 mm) e schede HDI con fori termici da 0,2 mm, fornendo importanti produttori di chip come [Semiconductor Brand]. Prima di collaborare con Suzhou Shuowei Automation Technology Co., Ltd. ,affrontava persistenti problemi di manipolazione che minacciavano il loro obiettivo di qualità del 99,5%.
Le Sfide Specifiche per i Semiconduttori: Perché le pinze tradizionali non funzionavano
Le PCB per semiconduttori richiedono una manipolazione più rigorosa rispetto alle schede per elettronica di consumo: necessitano di un'accuratezza di posizionamento sub-0,1 mm, assenza totale di contaminazione superficiale e compatibilità con ambienti a prova di particolato (Classe 1000). I tradizionali gripper a vuoto utilizzati dal cliente non riuscivano a soddisfare questi standard, causando tre problemi critici:
1. Perdite Catastrofiche sui Vias HDI
I modelli PCB 5G del cliente presentano 20+ vias termici da 0,2 mm per scheda, per dissipare il calore generato dai chip ad alta frequenza. I gripper standard, dotati di un'unica camera a vuoto, perdevano aria attraverso questi vias, costringendo gli operatori ad aumentare la pressione fino a 12 kPa – sufficiente per deformare gli strati di rame sottili (18μm di spessore) delle PCB e causare il 7,8% di scarto nei test elettrici.
2. Graffi che Distruggono le Solder Mask (e la Fiducia del Cliente)
Le PCB per semiconduttori utilizzano maschere di saldatura ultra-sensibili (spesse 30μm) che proteggono da interferenze elettriche. Le ventose in gomma del cliente lasciavano micro-graffi sul 6,2% delle schede, anche con regolazioni a bassa pressione. Dal momento che i clienti del settore semiconduttori rifiutano qualsiasi danno estetico (preoccupati per la degradazione della maschera nel tempo), questi graffi hanno comportato uno scarto mensile di 42.000 dollari.
3. Cambi lenti per dimensioni personalizzate di PCB
Il cliente produce 15 dimensioni personalizzate di PCB al mese (dalle schede per server di 60x80mm a moduli 5G di 40x50mm). I gripper tradizionali richiedevano 2,5 minuti di riposizionamento manuale per ogni cambio, aggiungendo 37,5 minuti di fermo macchina giornalieri, senza riuscire comunque a centrare i punti di posizionamento con una precisione di 0,3mm, causando un allineamento errato del 2,1% delle schede rispetto alle macchine per il drilling laser.
4. Gripper ingombranti che ostruiscono le linee della cleanroom
I corridoi delle cleanroom tra i loro forni di reflow e le stazioni di ispezione hanno una larghezza di soli 140 mm. Le pinze standard (2,1 kg, con tubazioni esterne) non sarebbero entrate senza il rischio di toccare altre attrezzature, costringendo il cliente a far funzionare una sola linea alla volta, riducendo la capacità del 50%.
"Forniamo chip che alimentano i data center—se una scheda PCB si rompe, blocca intere reti", ha detto [Raj Patel], Direttore della Produzione del cliente. "Il nostro tasso di scarto era del 16,1%—molto al di sopra dello standard del settore dello 0,5%—e stavamo perdendo due importanti clienti a causa di problemi di qualità. Avevamo bisogno di una pinza progettata per semiconduttore Schede PCB, non per componenti generici."

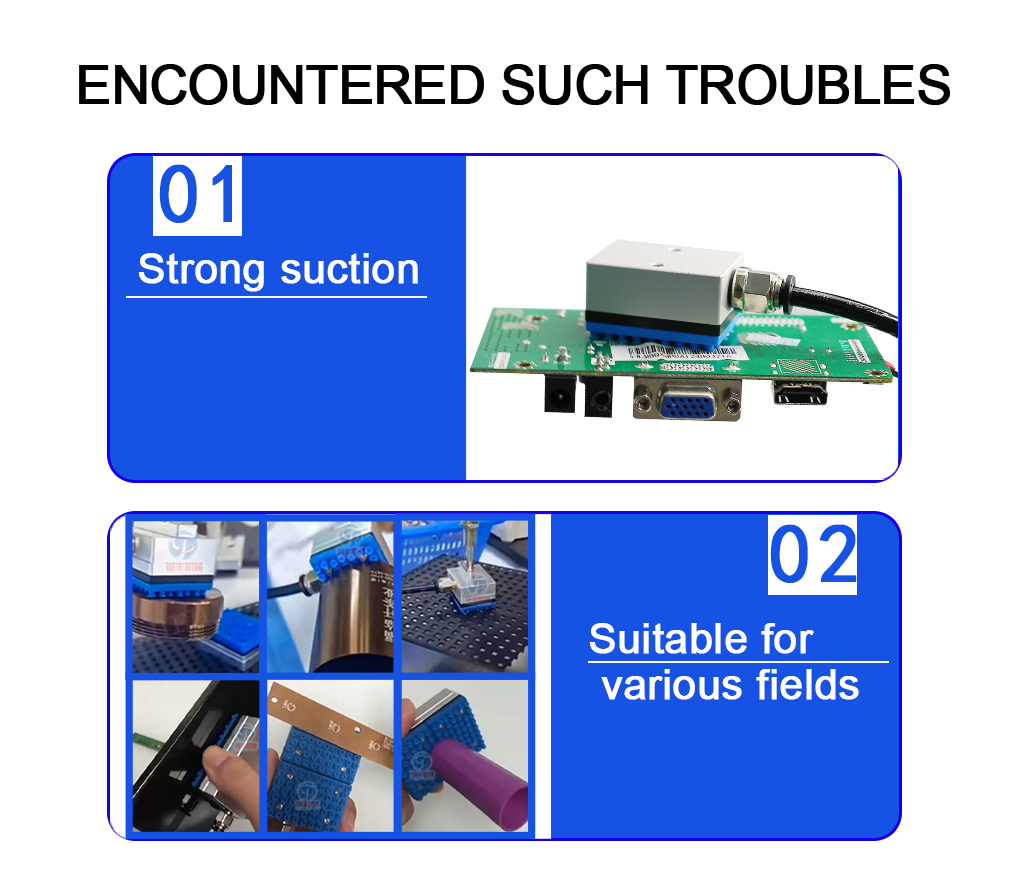

La soluzione: Suzhou Shuowei Automation Technology Co., Ltd. coppette ad aspirazione integrate (sintonizzate per semiconduttori)
Dopo aver analizzato il flusso di lavoro nella cleanroom del cliente e testato le loro schede PCB per server 5G, abbiamo personalizzato le nostre coppette ad aspirazione integrate per soddisfare le esigenze specifiche del settore semiconduttori. Ecco come ogni funzionalità ha risolto problemi specifici:
1. Valvole di ritegno porose: Zero perdite su via holes da 0,2 mm
Abbiamo dotato le pinze di valvole di ritegno porose di qualità semiconduttrice (calibrato per fori da 0,1 a 0,3 mm) che sigillano le singole camere delle tazze nel momento in cui l'aria colpisce un via. A differenza delle valvole standard (che impiegano 0,1 s per reagire), le nostre si attivano in 0,03 s, abbastanza veloci da prevenire picchi di pressione. Abbiamo inoltre ridotto la pressione massima del vuoto a 6 kPa (sicura per strati di rame da 18 μm), mantenendo la forza di presa.
Il risultato? Nessuna scheda deformata. Lo scarto del cliente legato ai via è sceso dal 7,8% allo 0,5% nella prima settimana.
2. Coppette in Silicone Certificate per Ambienti Puliti: Senza Graffi, a Prova di Contaminazione
Abbiamo sostituito il silicone standard con Silicone alimentare di Classe VI FDA (durometro Shore A 28) - lo stesso materiale utilizzato nei dispositivi medici - per le ventose. Queste ventose:
  • Non lasciano alcun residuo (fondamentale per gli standard della classe 1000 delle camere pulite) e resistono all'alcol isopropilico (utilizzato per la pulizia quotidiana).
  • Si adattano alle maschere saldanti da 30 μm senza applicare pressione, eliminando completamente i micrograffi.
  • Resiste alle temperature del forno a riflusso di 180°C (la lavorazione post-saldatura del cliente richiede il passaggio delle schede attraverso camere a 175°C).
Entro due settimane, lo scarto estetico causato da graffi è sceso allo 0%, risparmiando 42.000 dollari al mese.
3. Tazze in stile matrice con allineamento laser: accuratezza di 0,05 mm per dimensioni personalizzate

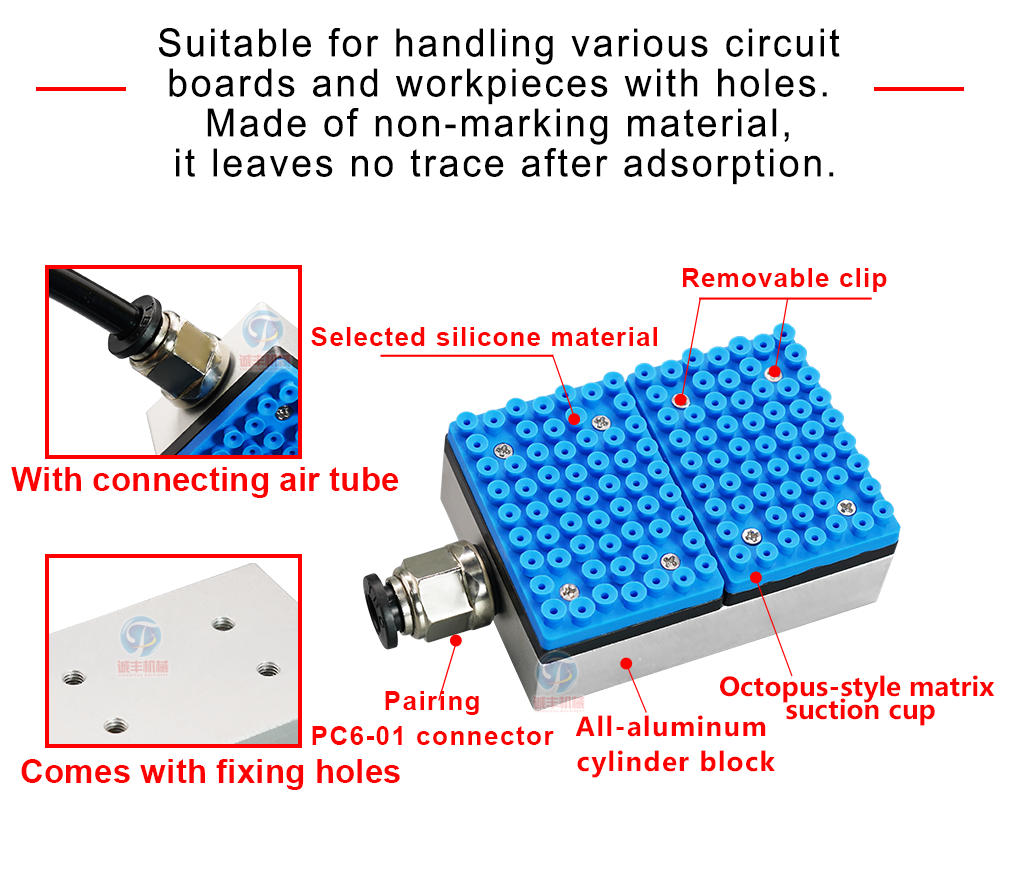

Per risolvere i ritardi durante il cambio formato e i problemi di allineamento, abbiamo utilizzato una matrice 5x7 di tazze con blocco magnetico (diametro 10 mm, più piccole rispetto alle nostre standard da 12 mm, per adattarsi a schede PCB di piccole dimensioni, 40x50 mm) abbinata a uno strumento laser per l'allineamento. Gli operatori ora:
  • Selezionano la dimensione della PCB dal touchscreen del gripper (preimpostata con 15 dimensioni personalizzate).
  • Il laser proietta una guida sul gripper e le tazze si bloccano in posizione in 8 secondi (contro i 2,5 minuti manuali).
  • L'accuratezza di posizionamento è migliorata a 0,05 mm, ampiamente entro il requisito del cliente di 0,1 mm per l'allineamento del trapano laser.
Il fermo macchina per cambio formato è sceso da 37,5 minuti a 2 minuti al giorno e lo scarto per mancato allineamento è diminuito dal 2,1% allo 0,1%.
4. La sua vita. cilindro in lega di alluminio: compatto, pronto per la stanza pulita
Abbiamo costruito il nucleo della pinza con leghe di alluminio anodizzate 6061-T6 (resistenti alle sostanze chimiche delle stanze pulite) che riduce il peso a 0,9 kg (48% in meno rispetto alle loro vecchie pinze) e riduce la larghezza totale a 130 mm abbastanza stretta da adattarsi ai loro corridoi delle stanze pulite da 140 mm. Abbiamo anche integrato il collettore a vuoto nel cilindro (senza tubi esterni) per evitare l'accumulo di polvere e semplificare la pulizia.
Il cliente ora gestisce due linee simultaneamente, aumentando la capacità del 50% senza ampliare la sala pulita.
- 5°. Integrazione all-in-one: attivazione rapida per le linee ad alta velocità
Le linee dei semiconduttori funzionano a 40 schede/minuto, più veloci delle linee di elettronica di consumo, quindi abbiamo ottimizzato l'attivazione del vuoto della pinza a 0,12s (20% più veloce del nostro modello standard). Il design di dissipazione del calore del cilindro in alluminio previene anche i cali di pressione durante i turni di 12 ore (critico per la produzione 24/7 del cliente).
La loro velocità di linea è rimasta a 40 schede/minuto, ma ora con zero tempo di fermo dovuto a guasti delle pinze.
I risultati: 89% di riduzione degli scarti, aumento della capacità del 50%
Dopo 30 giorni di implementazione completa, la produzione di PCB per semiconduttori del cliente si è trasformata:
  • Tasso totale di scarto : Dal 16,1% all'1,8% (riduzione dell'89%) — ha raggiunto lo standard del settore dello 0,5% entro 60 giorni.
  • Costo mensile degli scarti : Dal
    8.500 (risparmio dell'89%) — 834.000 dollari annuali.
  • Capacità : Aumentata del 50% (da 12.000 a 18.000 PCB al giorno) facendo funzionare due linee in camera bianca.
  • La fedeltà dei clienti : I due clienti che minacciavano di andarsene hanno rinnovato i loro contratti e il cliente ha ottenuto un nuovo ordine da 2 milioni di dollari/anno da [Marca Semiconduttori].
“Prima, testavamo una scheda ogni dieci per graffi o deformazioni,” ha detto [Raj Patel]. “Ora testiamo una scheda ogni 100 — perché la pinza non si rompe mai. Non stiamo solo rispettando gli standard — li stiamo fissando.”
A lungo termine, il cliente prevede un rendimento di 6 mesi sui gripper—grazie ai risparmi sui materiali di scarto e alla capacità aumentata.
Perché Questo Ha Funzionato per PCB Semiconduttori (rispetto alle Soluzioni Generiche)
La differenza non era solo nel gripper—era nella taratura specifica per semiconduttori . Non abbiamo semplicemente “venduto uno strumento”—abbiamo:
  1. Testato il gripper con i materiali esatti dei PCB del cliente (rame da 18μm, maschere saldanti da 30μm) nella loro sala pulita.
  1. Calibrato le funzionalità (velocità della valvola, limiti di pressione, dimensione delle coppette) per soddisfare gli standard qualitativi del settore semiconduttori.
  1. Fornito una manutenzione compatibile con la sala pulita (ad esempio lubrificanti resistenti all’alcol) per evitare fermi macchina.
“Gli attuatori generici sono progettati per 'parti'—i vostri sono progettati per i nostri parti,” ha aggiunto [Raj Patel]. “Questa è la differenza tra un fornitore e un partner.”
Pronto a Risolvere i Problemi di Movimentazione delle Tue PCB per Semiconduttori?
Se hai problemi di perdite, graffi o fermo macchina su PCB per 5G, server o chipset, i nostri attuatori a ventosa integrati possono essere regolati in base al tuo specifico processo produttivo nel settore dei semiconduttori.
  • Richiedi un test gratuito in camera bianca : Inviateci un campione della vostra PCB più complessa e la testeremo nel nostro laboratorio di classe 1000—condivideremo i risultati video e un report personalizzato sull'efficienza.
  • Guarda una demo per semiconduttori : Scopri come l'attuatore gestisce circuiti flessibili da 0,15 mm e via da 0,2 mm in un ambiente di camera bianca reale.
  • Richiedi un preventivo personalizzato : Indicaci le dimensioni delle tue PCB, la classe della camera bianca e gli obiettivi di qualità—ti progetteremo una soluzione adatta alle tue esigenze.
“Pensavamo di dover investire 500.000 dollari in una nuova cleanroom per risolvere i nostri problemi. Invece, abbiamo investito in pinze che si adattavano allo spazio esistente, risolvendo i nostri problemi di qualità. Suzhou Shuowei Automation Technology Co., Ltd. non ci hanno solo fatto risparmiare denaro: hanno salvato la nostra azienda.” — [Raj Patel], Direttore della Produzione
