Bu makale, iş parçası karakteristiği analizi, mekanik hesaplama, malzeme ve yapı seçimi dahil olmak üzere entegre vakum emme kupaları için tam bir seçim metodolojisi oluşturur ve otomatik üretim hattı tasarımı için profesyonel çözümler sunar.
Seçimden Önce İş Parçası Karakteristiklerinin Detaylı Analizi
İş parçasının malzemesi, ağırlığı, şekli ve çalışma ortamı kapsamlı bir şekilde analiz edilmelidir; bu, seçim için temel dayanak oluşturur ve doğrudan emme kupa türünü ile konfigürasyon planını belirler.
Temel Hesaplama Formülleri
Güvenli emme kuvveti hesabı: F_safe = m × g × S
Vakum derecesi hesabı: P_req = F_safe / A_total
Emme Başlığı Türü Seçimi

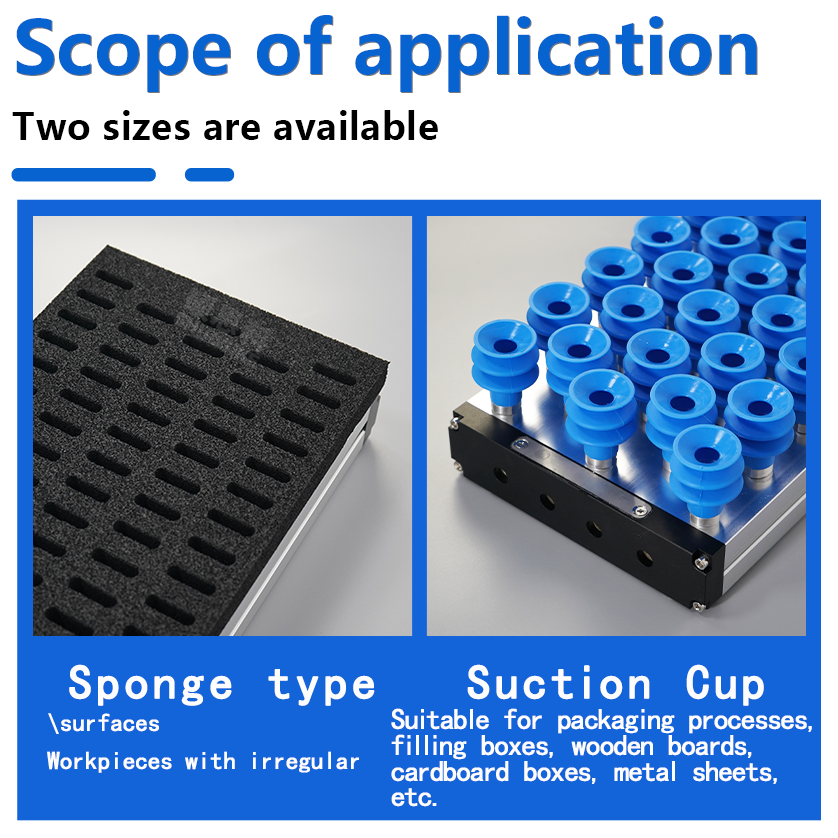

Düz ve aşırı yüksek vakum derecesi iş parçasında deformasyona neden olmaya eğilimlidir; ayrıca yanlış malzeme seçimi ürünleri kirletebilir. Parametreler, iş parçasının özelliklerine göre kesin olarak eşleştirilmelidir. Düz iş parçaları için standart düz emme başlıkları, kıvrımlı iş parçaları için buruşuk emme başlıkları ve gözenekli malzemeler için köpük contalı emme başlıkları uygundur.
Malzeme Seçimi Rehberi
Nitril Bütadien Kauçuğu (NBR), yağla kirlenmiş ortamlar için uygundur; Silikon, gıda ve yüksek sıcaklık senaryoları için uygundur; Poliüretan (PU) ise üstün aşınma direncine sahiptir.
Montaj ve Sistem Tasarımı İçin Temel Noktalar
Emme başlığı yerleşimi, iş parçasının ağırlık merkeziyle çakışmalı ve simetrik olarak dağıtılmış olmalıdır; yüksek hızda çalışan üretim hatlarında güvenlik koruması amacıyla vakum tampon tankları ve basınç anahtarları kullanılmalıdır.
Yaygın Seçim Hataları ve Çözümleri
Aşırı yüksek vakum derecesi iş parçasının deformasyona uğramasına neden olabilir ve yanlış malzeme seçimi ürünlerin kirlenmesine yol açar. Parametreler, iş parçasının özelliklerine göre kesin olarak eşleştirilmelidir.
