Yüksək sıxlıqlı PEV-lərin dəqiqlikli idarə edilməsini yenidən müəyyən edən PEV dövrəsi lövhəsi inteqrasiya olunmuş vakuum emici stakanlar təqdim edildi
Time: 2025-08-22
Süjou Şuo-vej Avtomatlaşdırma Texnologiyası şirkəti Yüksək sıxlıqlı MFY-lərin dəqiqlikli idarə edilməsini yenidən müəyyən edən PCB Paltarı Bütövləşdirilmiş Vakuum Sorucu Stakanları buraxılış elan edir
Tarix : 22 oktyabr 2025-ci il
Yer : Suzhou Shuowei Automation Technology Co., Ltd. , sənaye avtomatlaşdırma idarəetmə həlləri sahəsində lider olan şirkət, bu gün beynəlxalq bazar üçün buraxılışını elan edir PCB Paltarı Bütövləşdirilmiş Vakuum Sorucu Stakanlar — bu MFY istehsalında mövcud olan ən ciddi problemləri həll etmək üçün yaradılmış inqilabi alətdir; porş paltarlardakı vakuum sızmasından tutmuş zərif elastik dövrələrdəki səth xətalarına qədər olan problemlər həll olunur.
Yüksək sıxlıqlı interkonekt (HDI) paltarları, avtomobil elektron kartları və istehlak elektronikası komponentlərinin istehsalçıları üçün nəzərdə tutulan yeni inteqrasiya edilmiş vakuum stəkanı beş sənaye ilkinliyini tək, yer qənaət edən qurğuda birləşdirir: elektron kartlara xas porşenli yoxlama klapanları, çevik matris tipli stəkan düzümü, yüngül alüminium ərinti silindr gövdəsi, qida dərəcəli silikon vakuum stəkanları və bütövlükdə vakuum inteqrasiyası. Elektron kartların aparıcı istehsalçıları ilə keçirilən erkən beta testləri tullantı göstəricilərinin 92%-ə qədər azalmasında və istehsal xəttinin sürətinin 25% artmasında nəticə verdi.
"Həll olunmayan" Elektron Kartların Emalı İlə Əlaqədar Çətinliklərin Həllinə Dair
Uzun müddət ərzində PCB istehsalı həmişə əlindən tutmaq çətinlikləri ilə üzləşib və bu çətinlikləri həll etmək üçün ənənəvi vakuum əlindən tutma qurğuları yararsız olub. Kiçik istilik keçidlərinə (0.1-0.3mm) malik yüksək sıxlıqlı lövhələrdə hava sızması baş verir və bu da hissələrin düşməsinə səbəb olur; nazik fleks PCB-lər (0.1-0.3mm qalınlıqda) isə sərt stakanlarla xətlənir; tez-tez ölçülərin dəyişdirilməsi isə əlindən tutma qurğusunun yenidən yerləşdirilməsi üçün xərcləri artırır. 2024-cü ilin sənaye hesabatına görə, bu çətinliklər dünya PCB istehsalçıları üçün ildə ümumilikdə 2.3 milyard ABŞ dollarından artıq itkilərə səbəb olur.
“Bir neçə il ərzində müştərilərimiz eyni şeyi deyirdilər: ənənəvi əlindən tutma qurğuları ümumi hissələr üçün nəzərdə tutulub, PCB-lərin isə dəqiq tələbləri üçün deyil,” deyərək [Sarah Liu], Şuo Wei Avtomatlaşdırma Texnologiyaları Şirkətinin Məhsul İnkişafı üzrə direktoru qeyd edib Suzhou Shuowei Automation Technology Co., Ltd .Bütövlükdə yaradılmış stakan yalnızca bir yeniləmə deyil – bu, PCB-lərin necə işlənəcəyinə dair tamamilə yeni yanaşmadır. Hər bir xüsusiyyət mövcud həllərin unikal çatışmazlıqlarını aradan qaldırmaq üçün hazırlanıb."

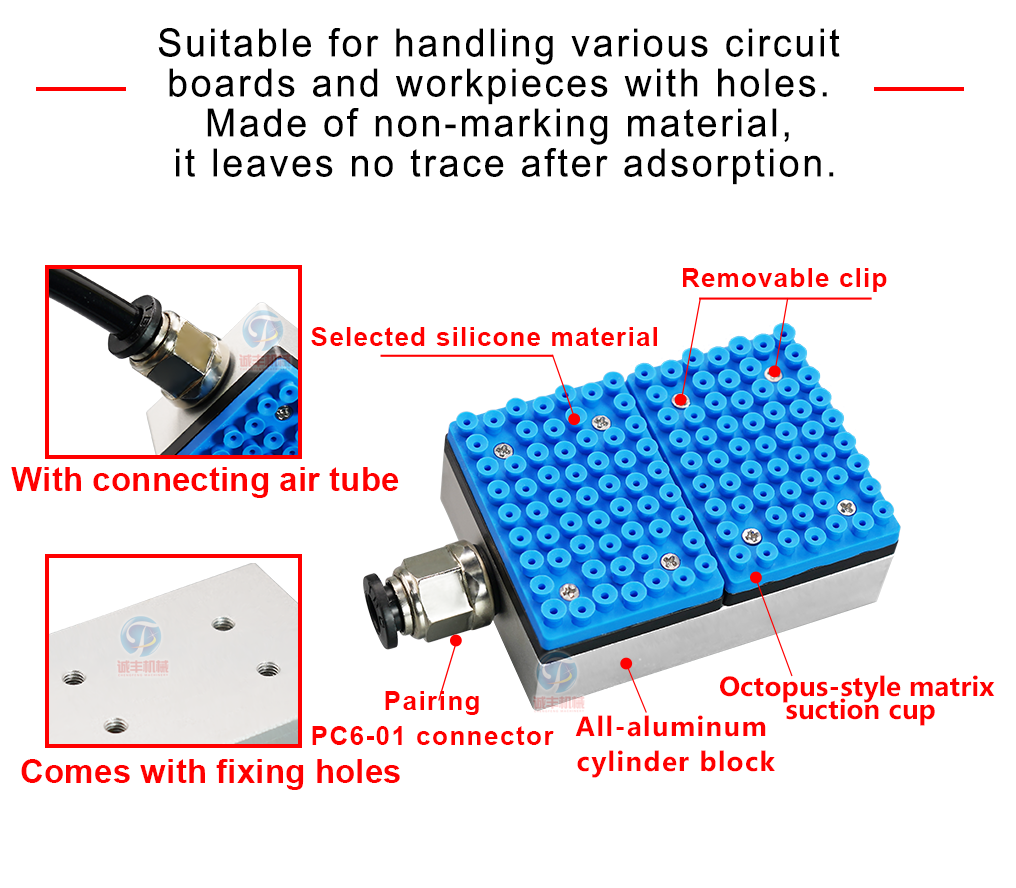

Əsas yeniliklər: Bütövlükdə yaradılmış stakanın digərlərindən fərqlənməsi
1. Poroz yoxlama ventilləri: HDI lövhələrində hava sızması artıq yoxdur
Yalnız bir vakuum kamerasına əsaslanan (və poroz PCB-lərdə işlək qalmayan) standart qripçilərdən fərqli olaraq, yeni həll aşağıdakıları özündə birləşdirir matrisdəki hər stakan üçün daxili poroz yoxlama klapanları stakan bir vianı və ya dəliyi örtəndə, klapanı dərhal sıxılır - bütün qurğunun havanın sızmasına yol vermədən, əl ilə tənzimləmə tələb olunmadan.
Məhsulu sınayan tibbi cihaz PCB istehsalçısı üçün bu xüsusiyyət iki həftə ərzində sızma ilə əlaqəli tullantıları 9%-dən 1,2%-ə endirərək aylıq 36 min ABŞ dolları qədər material qənaətinə imkan yaratdı. "Biz HDI lövhələrimiz üçün başqa üç qripçi sınadıq, hamısı detalları düşürdü və ya dövrələri əyirdi," Tibbi firmada istehsalat rəhbəri [Mike Tan] dedi. "Bu, bizim təzyiqi artırmağa məcbur qalmadan vialarla işləməyimiz üçün ilk dəfədir."
2. Silikon emiş stakanları: Zərif səthlərlə zədələnmədən işləmək üçün həll
Kosmetik zədələrin aradan qaldırılması üçün - PCB-lərin rədd edilməsinin əsas səbəblərindən biri - emiş stakanları aşağıdakılardan hazırlanmışdır çox yumşaq, qida dərəcəli silikon (Shore A 30 sərtlik). Kauçuk stakanların zamanla sərtləşərək lövhələrin və ya mis qalınlığını xərdələməsinə bənzər olaraq silikon materialı bərabərsiz lövə səthlərinə uyğunlaşır, flüks və təmizləyici həlledicilərə davamlıdır və 180°C-ə qədər temperaturu dözümlə keçirir (dəmirin ardınca soba emalı üçün vacibdir).
Ağıllı saat PCB-ləri istehsal edən bir istehlak elektronikası müştərisi silikon stakanlardan istifadəyə keçdikdən sonra 7%-dən 0,8%-ə qədər estetik israf normasında kəskin azalma müşahidə etdi. Şirkətin keyfiyyət menecerinin (Lisa Vong) dediyinə görə: «Xərdələnmiş mis qalınlığı demək, gündə yüzlerlə lövhəni çeşidləmək demək idi. İndi isə, nadir hallarda bir ədəd belə hissə görürük».
3. Matris Üslubu Stakan Düzümü: Dəyişən Ölçülü Lövhələr üçün Sürətli Dəyişikliklər
PCB xətləri tez-tez ölçülərini dəyişir - 50x50mm elastik dövrələrdən 200x300mm qatı lövhələrə qədər, lakin ənənəvi qısqaclar hər dəfə 2-3 dəqiqə ərzində əl ilə yenidən mövqe tələb edir. İnteqrasiya edilmiş sorucu stakanın 4x6 matrisi dəyişkən stakanlar (hər biri 12 mm diametr) bu dayanma vaxtını aradan qaldırır: stakanlar 10 saniyə ərzində maqnitli bazaya kilidlənir, ən çox yayılmış PCB ölçülərini əl ilə işləmədən əhatə edir.
8 müxtəlif PCB ölçüsünü gündə işlədən müqaviləli istehsalçı dəyişmə vaxtını 95% azaltdı - 24 dəqiqədən 1,2 dəqiqəyə qədər. "Əvvəllər yalnızca qripçiləri yenidən yerləşdirmək üçün iki operator təyin edirdik", əməliyyatlar meneceri [David Park] dedi. "İndi bir operator bütün xətti idarə edə bilir."
4. Alüminium ərinti silindr: Sıxılmış xətlər üçün yer qənaət edən dizayn
Ayri-ayri nasoslar, klapanlar və steel çərçivələrdən ibarət köklü ənənəvi qripçilər tez-tez avtomatlaşdırılmış xətləri yerləşdirmək üçün istehsalçıları yenidən dizayn etməyə məcbur edir. Yeni sorucu stakanın əsası 6061-T6 alüminium ərinti silindr bu çəkini 40% azaldır (200x300mm ölçü üçün 1,2 kq vs. 2 kq) və vakuum kollektorunu birbaşa konstruksiyasına inteqrasiya edir.
Avtomobil PCB istehsalçısı 150 mm qədər dar yerlərdə də istifadə edilə bilən kompakt qurğu sayəsində 120 min ABŞ dolları dəyərində xəttin yenidən qurulmasından yayınmağı bacardı. "Biz istehsalı genişləndirmək üçün həftələrlə istehsalı gecikdirməli olacağıq sanmaqda idik," dedi [Ceyms Çen], Mühəndislik Direktoru. "Bu qurğu düzgün yerə uyğun gəldi—heç bir dəyişiklik etməyə ehtiyac yox idi."
5. Bütövlükdə inteqrasiya: yüksək həcmli xətlər üçün sürət
Yüksək sürətli PCB xətləri (dəqiqədə 30+ platanın) yavaş vakuum aktivləşdirməsinə icazə verə bilməz—amma standart qurğular təzyiq yaratmaq üçün 0,8-1 saniyəyə ehtiyac duyur. Yoxlama ventillərini, kollektoru və stakanları bir qurğuda birləşdirərək inteqrasiya edilmiş sorucu stakan yalnız 0,15 saniyədə aktivləşərək dəqiqədə 45 platanı təmin edən xətlərlə eyni tempdə işləyir.
Bu alətdən istifadə edən smartphone PCB istehsalçısı xətt sürətini 32-dən 40 platan/dəqiqəyə qədər artıraraq 25% artım əldə etdi. "Dəqiqədə 8 ədəd artıq platanın nəticəsi gündə 1600 ədəd artıq istehsal deməkdir," dedi [Tom Çan], İstehsalat Menecer. "Bu, normanı yerinə yetirmək və ya ondan geri qalmaq arasındakı fərqi göstərir."
Qlobal mövcudluq və fərdiləşdirmə imkanları

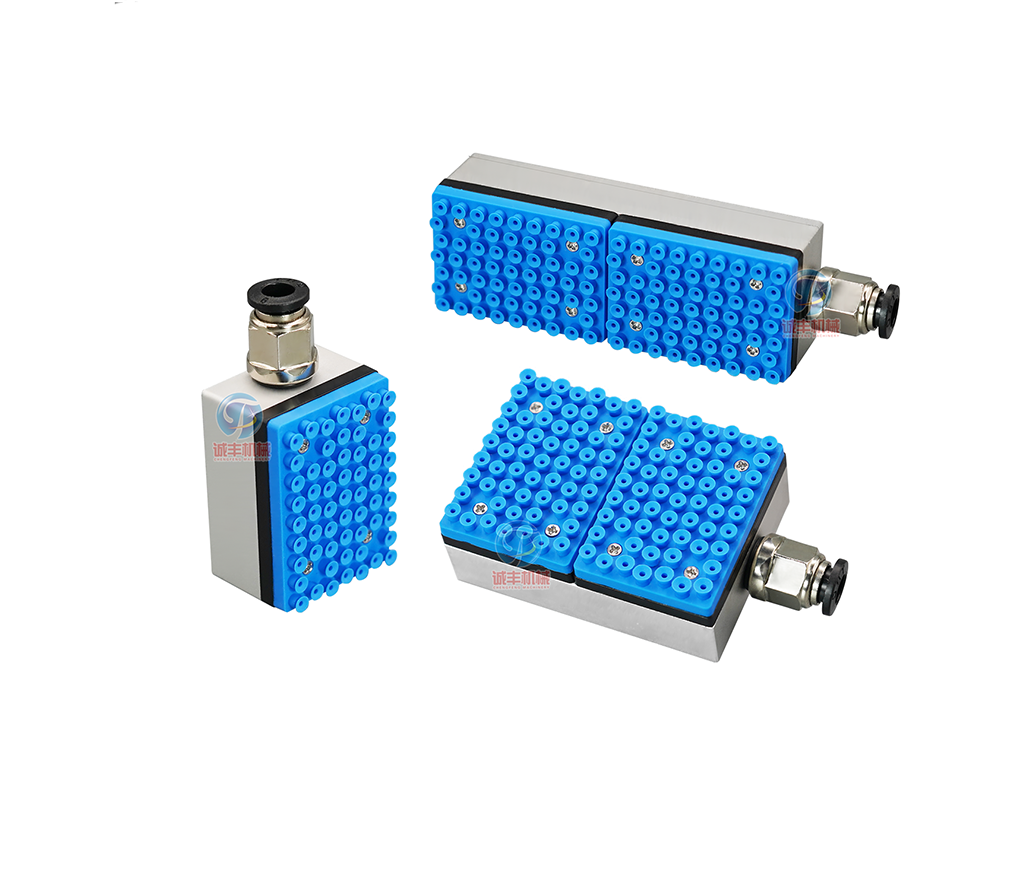

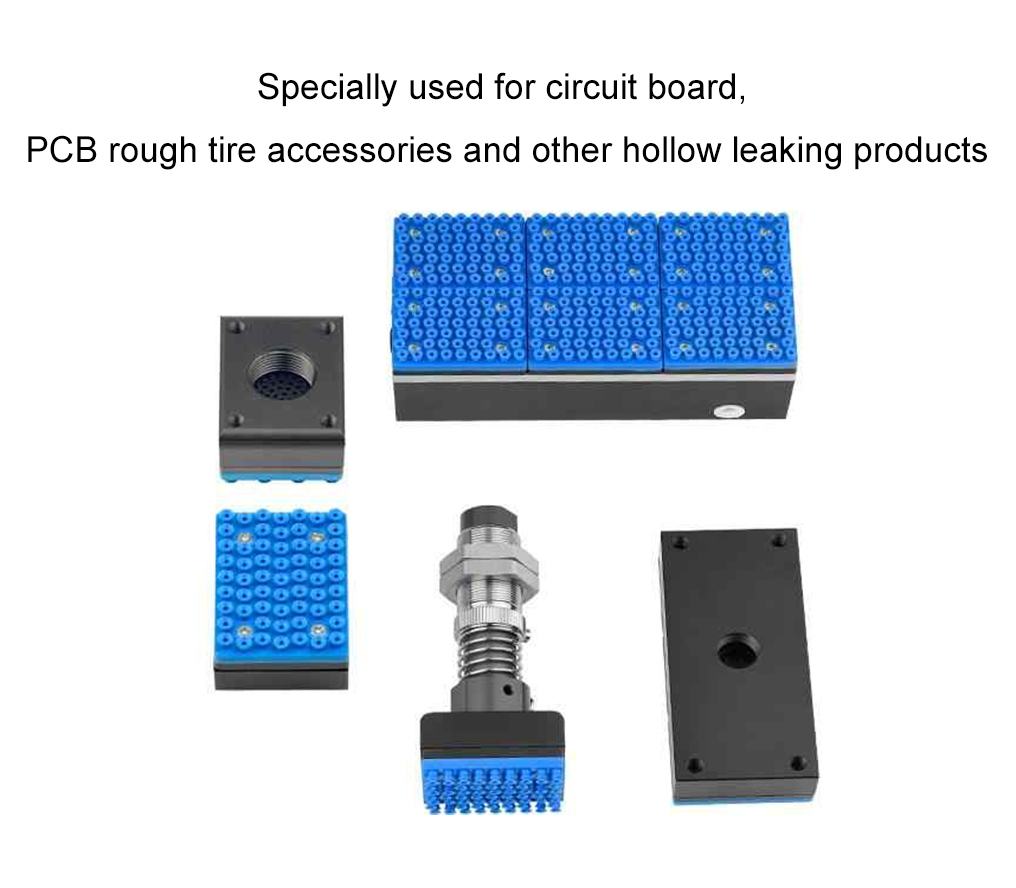

İndi bütün dünyada sifariş üçün mövcuddur: müxtəlif istehsalat ehtiyaclarına uyğun dörd ixtisaslaşmış model daxil olmaqla, PCB Elektrik Lövhəsi İnteqrasiya Edilmiş Vakuum Sorucu Stakanlar:
- PCB-VAC-46P : HDI və porlu PCB-lər üçün optimallaşdırılıb, inkişaf etmiş porlu yoxlama klapanları ilə.
- PCB-VAC-46S : Elastik və nazik PCB-lər üçün nəzərdə tutulub, silikon stakanlar və aşağı təzyiq rejimi ilə.
- PCB-VAC-46M : Müxtəlif ölçülü partlayışlar üçün ideal, matris dizaynı və maqnit stakan kilidləri ilə.
- PCB-VAC-46H : Yüksək sürətli xətlər üçün hazırlanmış, sürətli vakuum reaksiyasına üstünlük verilir.
Shuowei Avtomatlaşdırma Texnologiyaları MMC həmçinin qeyri-standart PCB-lər üçün xüsusi ölçülü stakanlar və müəyyən robot qolları üçün uyğunluq adaptərləri (məsələn, Fanuc, ABB, KUKA) daxil olmaqla xüsusi tənzimləməni təklif edir.
İstehsalçılar üçün Növbəti Addımlar
PCB Platəsində İnteqrasiya Edilmiş Vakuum Sorucu Stakanlar haqqında daha çox məlumat almaq üçün istehsalçılar aşağıdakıları edə bilər:
- Ziyarət edin https://www.sove-tech.com/3D modelləri və texniki xüsusiyyətləri baxmaq üçün
- E-poçtla pulsuz onlayn demo və ya PCB nümunəsini test etmək üçün sorğu göndərin: [email protected]
- Şəxsi tövsiyələr üçün dünya miqyasında satış komandasını +18362520426 nömrəsinə zəng edin.
[Sarah Liu] belə deyib: "PCB-lər hər il daha kiçik və mürəkkəb hala gəlir - və idarəetmə alətləri də bu tempə uyğun olmalıdır. Bu təqdimat istehsalçıların idarəetməni problem yaratmadan rəqabət üstünlüyünə çevirə bilməsi üçün verdiyimiz bir öhdəlikdir."
Haqqında Shuowei Avtomatlaşdırma Texnologiyaları MMC
Shuowei Avtomatlaşdırma Texnologiyaları MMC elektronika, avtomobil, tibbi cihazlar və istehlak malları də daxil olmaqla sənayelər üçün dəqiq avtomatlaşdırma həlləri layihələndirir və istehsal edir. Qarşılanmamış müştəri ehtiyaclarının həllinə yönəlmiş fəaliyyəti nəticəsində şirkətin məhsullarından 45 ölkədə 1200-dən çox istehsalçı istifadə edir və bu da səmərəliliyin artırılması, tullantıların azaldılması və istehsalat sürətinin yüksəldilməsində müəyyən edilə bilən yaxşılaşmalar təmin edir.
